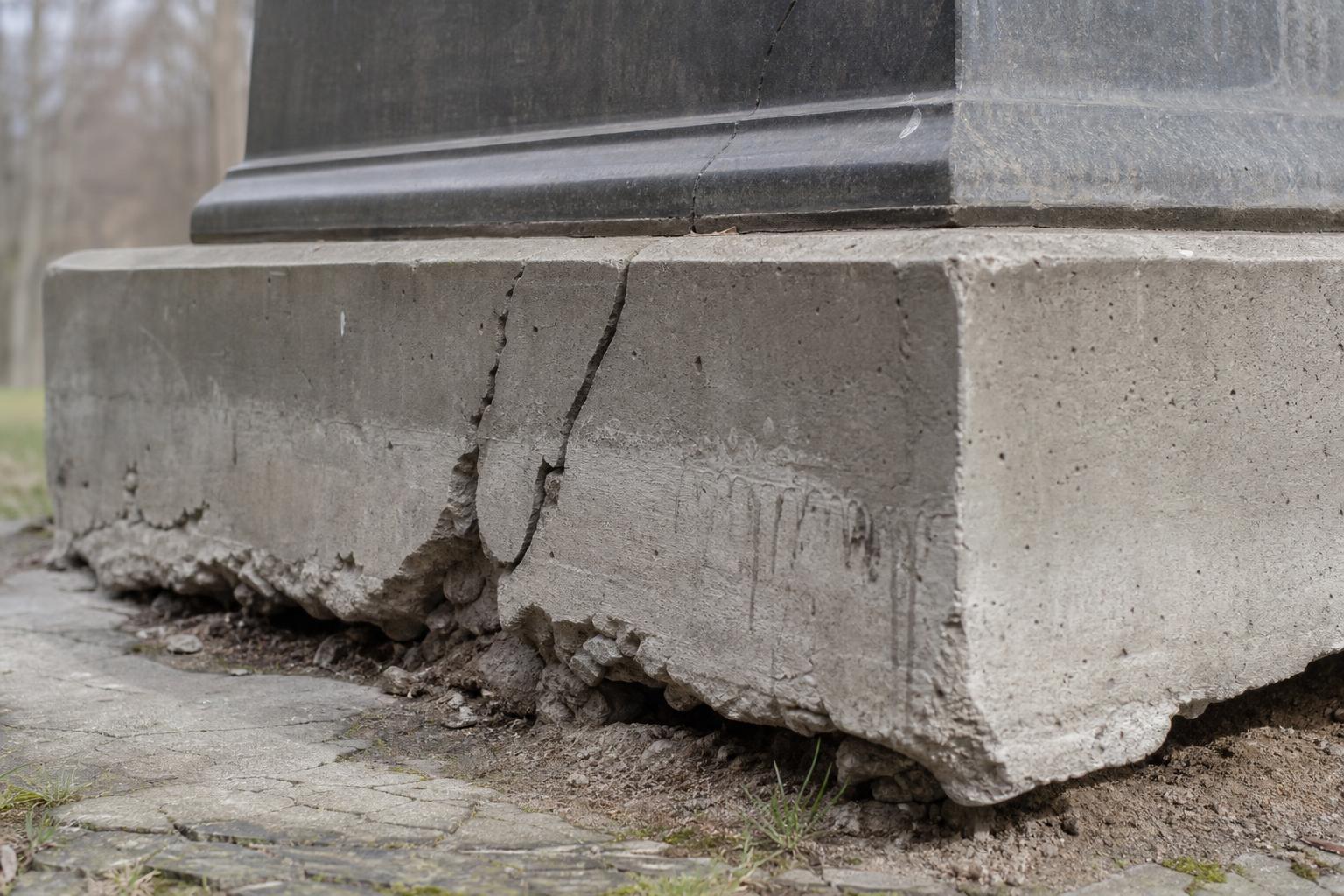

Почему памятник проседает в землю: 6 ошибок основания и способы исправления
Исследования геотехников показывают, что неравномерная осадка грунта приводит к деформациям вертикальных сооружений в 65–80 % случаев. Памятники, установленные на неподготовленном или неправильно рассчитанном основании, начинают смещаться уже через несколько сезонов. Основание принимает на себя вес конструкции и передает нагрузку на грунт, поэтому любые отклонения от проектных требований сразу отражаются на устойчивости.
Что такое основание памятника и требования к нему
Основание памятника — это система элементов, которые обеспечивают передачу нагрузки от надземной части на грунт. В состав входят фундаментная плита или лента, подушка из песка и щебня, а также иногда сваи. Несущая способность грунта определяется по результатам инженерно-геологических изысканий. Согласно действующим строительным нормам, минимальная глубина заложения фундамента зависит от типа грунта и уровня грунтовых вод.
Перед началом работ проводят расчеты по предельным состояниям. Первое предельное состояние — потеря несущей способности, второе — недопустимые деформации. Если расчеты выполнены с ошибками, осадка превышает допустимые значения, и конструкция начинает проседать.
Для памятников характерны следующие особенности: небольшая площадь опоры при значительной высоте и массе, что создает высокое удельное давление на грунт. Поэтому требования к основанию строже, чем для обычных построек.
Правильный расчет основания снижает риск неравномерной осадки на 90 % при условии качественного выполнения работ.
В практике встречаются случаи, когда основание проектируют без учета сезонного промерзания грунта. В регионах с холодным климатом глубина промерзания достигает 1,2–1,5 м, и фундамент необходимо закладывать ниже этой отметки.
Основные параметры, которые учитывают при устройстве основания
- Тип и несущая способность грунта на участке.
- Глубина промерзания и уровень грунтовых вод.
- Вес и геометрия памятника.
- Наличие динамических нагрузок, например от ветра.
- Состав и толщина подушки.
Каждый параметр проверяют на стадии изысканий. Пропуск хотя бы одного этапа увеличивает вероятность последующего проседания.
| Параметр | Рекомендуемое значение | Последствия отклонения |
|---|---|---|
| Глубина заложения | Ниже уровня промерзания на 0,2–0,3 м | Пучение грунта, подъем конструкции |
| Толщина песчаной подушки | 0,3–0,5 м | Неравномерная осадка |
| Ширина фундамента | По расчету давления на грунт | Локальное разрушение основания |
Данные в таблице носят обобщенный характер. Конкретные значения определяют по результатам геологических изысканий для каждого участка.
Шесть типичных ошибок при устройстве основания
Анализ проектной документации и результатов обследований показывает, что проседание чаще всего связано с конкретными просчетами на этапе подготовки и возведения несущих конструкций. Каждая ошибка нарушает баланс между нагрузкой от памятника и способностью грунта ее воспринимать. Ниже перечислены шесть наиболее распространенных нарушений с указанием механизмов их влияния.
- Недостаточная глубина заложения фундамента. Когда основание размещают выше расчетной отметки, сезонные изменения объема грунта вызывают вертикальные перемещения конструкции. В таких случаях осадка происходит неравномерно по периметру, что приводит к появлению трещин в цоколе и надземной части.
- Отсутствие или недостаточная толщина уплотненной подушки из песка и щебня. Подушка служит для распределения давления и отвода влаги. При ее отсутствии или малой толщине грунт под фундаментом быстро уплотняется под весом памятника, образуя локальные просадки.
- Пропуск инженерно-геологических изысканий. Без данных о составе и несущей способности грунта невозможно правильно подобрать тип и размеры основания. Ошибки в определении характеристик почвы приводят к завышению или занижению расчетных нагрузок.
- Неверный расчет площади опоры и удельного давления. Если ширина или длина фундамента выбрана без учета реальной массы памятника и свойств грунта, давление превышает допустимые значения. Это вызывает пластические деформации в основании и постепенное погружение.
- Игнорирование уровня грунтовых вод и отсутствие дренажа. Высокий уровень воды снижает несущую способность грунта и провоцирует вымывание мелких частиц. Без системы отвода влаги под фундаментом образуются полости, ускоряющие осадку.
- Применение материалов, не соответствующих проектным требованиям. Использование бетона пониженной марки или арматуры недостаточного сечения снижает прочность конструкции основания. Со временем появляются внутренние разрушения, которые проявляются как видимое проседание.
Каждая из перечисленных ошибок может проявляться как самостоятельно, так и в сочетании с другими. Для выявления причин проводят визуальный осмотр, нивелирование и, при необходимости, шурфование.
Своевременное выявление перечисленных нарушений позволяет выбрать метод усиления без полного демонтажа памятника.
Для проверки соответствия выполненных работ проектным решениям используют инструментальный контроль на всех этапах. Результаты измерений сравнивают с допустимыми отклонениями, указанными в нормативных документах. При обнаружении отклонений разрабатывают индивидуальную программу исправления.
Диагностика состояния основания и выбор метода усиления
Перед началом любых работ по исправлению проседания проводят комплексное обследование. Оно включает визуальный осмотр поверхности, инструментальное нивелирование для определения величины и направления смещений, а также отбор проб грунта в зоне контакта с фундаментом. Результаты обследования позволяют определить, какая именно ошибка стала причиной деформации и какой метод восстановления будет наиболее эффективным.
При выборе способа усиления учитывают несколько обязательных условий. Во-первых, необходимо подтвердить, что надземная часть памятника сохранила достаточную прочность и не требует отдельного ремонта. Во-вторых, работы проводят только после расчета дополнительной нагрузки, которую создаст усиливающая конструкция. В-третьих, все вмешательства должны соответствовать требованиям действующих строительных норм по сохранению исторических объектов, если памятник имеет охранный статус.
Для каждого из шести типичных нарушений существуют проверенные технические решения. Их применение требует строгого соблюдения последовательности операций и контроля на каждом этапе.
- При недостаточной глубине заложения выполняют подведение нового фундамента на большую отметку. Для этого вокруг существующего основания устраивают траншею, устанавливают опалубку и заливают бетонную ленту или плиту ниже уровня промерзания. После набора прочности старый и новый элементы соединяют анкерами.
- Если подушка отсутствует или слишком тонкая, проводят ее замену или наращивание. Грунт под фундаментом частично выбирают, укладывают геотекстиль, засыпают и послойно уплотняют песчано-гравийную смесь до проектной толщины. Контроль уплотнения выполняют с помощью динамического зондирования.
- При пропуске изысканий на этапе проектирования выполняют дополнительные исследования уже на эксплуатируемом объекте. Полученные данные используют для корректировки проекта усиления. В некоторых случаях требуется полная замена основания с учетом реальных характеристик грунта.
- Ошибка в расчете площади опоры исправляется путем увеличения размеров фундамента. Это достигается устройством железобетонной обоймы или расширением подошвы с помощью консольных элементов. После усиления проводят повторный расчет давления и проверку на устойчивость.
- Проблемы с грунтовыми водами решаются организацией дренажной системы. Вокруг памятника устраивают кольцевой дренаж с уклоном к водосборному колодцу. Дополнительно выполняют гидроизоляцию боковых поверхностей фундамента и отмостку с уклоном от конструкции.
- При использовании некачественных материалов демонтируют поврежденные участки и заменяют их на соответствующие проектным маркам. Арматуру усиливают дополнительными стержнями, а бетон восстанавливают с помощью ремонтных составов с высокой адгезией.
Комплексный подход к диагностике позволяет точно определить причину деформации и подобрать метод усиления, минимизирующий объем вмешательства в существующую конструкцию.
После завершения работ по исправлению выполняют повторное нивелирование через 3, 6 и 12 месяцев. Это позволяет подтвердить стабилизацию осадки и отсутствие новых деформаций. При обнаружении остаточных смещений разрабатывают дополнительные меры.
Чек-лист проверки качества выполненных работ
- Все геодезические отметки зафиксированы в акте до и после усиления.
- Материалы, использованные при усилении, имеют паспорта и сертификаты соответствия.
- Глубина нового заложения проверена нивелиром и соответствует проекту.
- Дренажная система протестирована на пропускную способность.
- Поверхность отмостки имеет уклон не менее 3 % в сторону от памятника.
- Через год после завершения работ повторное нивелирование показало отсутствие осадки.
Типичные ошибки при исправлении включают недостаточное уплотнение обратной засыпки, отсутствие связи между старым и новым бетоном, а также игнорирование отвода поверхностных вод. Чтобы избежать этих проблем, работы выполняют под постоянным авторским надзором и с применением инструментального контроля на каждом этапе.
Сравнение методов усиления основания
Разные нарушения требуют индивидуального подхода к восстановлению. Выбор зависит от степени деформации, типа грунта, доступа к конструкции и статуса объекта. Ниже приведено сопоставление основных технических решений по нескольким ключевым критериям, что помогает оценить целесообразность каждого варианта в конкретной ситуации.
| Метод усиления | Основная ошибка, которую исправляет | Сложность выполнения | Воздействие на надземную часть | Необходимость дополнительных исследований |
|---|---|---|---|---|
| Подведение ленточного или плитного фундамента | Недостаточная глубина заложения | Высокая | Низкое при правильной организации работ | Да, для уточнения несущей способности ниже существующей отметки |
| Наращивание или замена песчано-гравийной подушки | Отсутствие или малая толщина подушки | Средняя | Минимальное | Да, для оценки уплотняемости грунта |
| Корректировка проекта после дополнительных изысканий | Пропуск инженерно-геологических работ | Средняя | Отсутствует | Да, полный цикл полевых и лабораторных испытаний |
| Расширение подошвы или устройство обоймы | Неверный расчет площади опоры | Высокая | Среднее, требует временного крепления | Да, для перерасчета нагрузок |
| Организация кольцевого дренажа и гидроизоляции | Высокий уровень грунтовых вод | Средняя | Низкое | Да, для определения направления потока и агрессивности воды |
| Замена поврежденных участков бетона и арматуры | Использование материалов ниже проектных марок | Низкая или средняя | Низкое при локальном ремонте | Нет, если дефекты видны визуально |
Каждый метод имеет свои ограничения по применению. Например, подведение фундамента невозможно без доступа по периметру, а замена подушки требует временной разгрузки конструкции. При сочетании нескольких нарушений чаще всего комбинируют два-три решения в одном проекте.
Важно учитывать не только техническую сторону, но и организационные вопросы. Работы на объектах с охранным статусом нуждаются в согласовании с профильными ведомствами. Сроки выполнения зависят от объема земляных работ и погодных условий, поэтому планирование начинают с составления календарного графика.
После выбора метода составляют смету, где отдельно выделяют затраты на материалы, технику, геодезический контроль и авторский надзор. Такой подход позволяет заказчику заранее оценить бюджет и избежать незапланированных расходов.
В практике встречаются случаи, когда частичное усиление оказывается недостаточным, и приходится переходить к полному переустройству основания. Решение принимают по итогам повторного обследования через несколько месяцев после первых мероприятий.
Профилактика повторных деформаций после восстановления
После завершения усиления важно организовать систематический уход за территорией вокруг сооружения. Это включает регулярную очистку дренажных каналов от листьев и ила, а также проверку целостности отмостки. Такие меры помогают сохранить отвод влаги и предотвратить скопление воды у основания.
Сезонные осмотры позволяют выявить мелкие трещины или смещения на ранней стадии. Специалисты рекомендуют проводить их весной после таяния снега и осенью перед наступлением холодов. При обнаружении изменений сразу фиксируют показания и при необходимости вызывают геодезиста.
Влияние окружающей застройки тоже требует внимания. Новые здания или дороги поблизости могут изменить гидрологический режим участка. В таких случаях проводят дополнительные наблюдения за уровнем воды и при необходимости корректируют дренажную систему.
Материалы, использованные при усилении, со временем могут терять свойства под действием окружающей среды. Поэтому периодически проверяют состояние гидроизоляции и при необходимости обновляют защитные слои. Это продлевает срок службы всей конструкции.
Ведение журнала наблюдений помогает отслеживать динамику показателей. В него заносят результаты нивелирования, фотографии и описания погодных условий. Такой архив упрощает анализ при повторных обследованиях и планировании следующих работ.
Соблюдение этих правил снижает вероятность возвращения проблем. Владелец получает уверенность в стабильности объекта на многие годы вперед. При этом расходы на профилактику обычно ниже затрат на повторное восстановление.
Мониторинг осадки после установки
Регулярные геодезические замеры позволяют выявить начальные признаки деформации на ранней стадии. Рекомендуется проводить измерения каждые шесть месяцев в течение первых трех лет.
Использование датчиков наклона
Современные датчики фиксируют отклонения с точностью до 0,1 градуса и передают данные в режиме реального времени на смартфон заказчика.
Часто задаваемые вопросы
Как часто проводят повторные измерения после завершения работ по усилению?
Измерения выполняют через три месяца, затем через шесть и через двенадцать месяцев после окончания восстановления. Это позволяет своевременно заметить любые остаточные смещения и при необходимости принять дополнительные меры. Результаты фиксируют в специальном журнале для последующего анализа.
На какую глубину закладывают фундамент в зонах с холодным климатом?
В таких регионах отметка промерзания достигает от 1,2 до 1,5 метра. Основание размещают ниже этой величины, чтобы исключить воздействие морозного пучения. Точное значение определяют по данным инженерно-геологических изысканий для конкретного участка.
Какой уклон должна иметь поверхность отмостки?
Отмостка устраивается с наклоном не менее трех процентов в направлении от сооружения. Это обеспечивает быстрый отвод дождевой и талой воды. Нарушение уклона приводит к скоплению влаги и ускоренному разрушению материалов.
Насколько снижается риск неравномерной осадки при правильном расчете основания?
Качественный расчет и точное выполнение работ уменьшают вероятность неравномерной осадки на девяносто процентов. Важно сочетать верные исходные данные с контролем качества на всех этапах. Это особенно актуально для вертикальных сооружений, где даже небольшие перекосы заметны визуально.
В каком проценте случаев неравномерная осадка грунта вызывает деформации вертикальных объектов?
Исследования показывают, что от шестидесяти пяти до восьмидесяти процентов деформаций вертикальных сооружений связаны именно с неравномерной осадкой грунта. Поэтому на этапе проектирования уделяют особое внимание изучению грунтовых условий и выбору типа основания.
Заключительные мысли
Грамотное проектирование и точное выполнение работ на этапе устройства основания позволяют избежать большинства проблем с осадкой и деформациями. Своевременная диагностика, выбор подходящих методов усиления и регулярный уход за дренажем с отмосткой обеспечивают стабильность конструкции на долгий срок. Профилактические осмотры и ведение наблюдений помогают вовремя заметить изменения и предотвратить повторные нарушения.
Обращайтесь к специалистам для обследования и расчета на начальном этапе, а после ремонта строго соблюдайте график проверок. Это снижает расходы и сохраняет объект в надлежащем виде.
Не ждите появления видимых трещин — закажите профессиональную оценку основания памятника прямо сейчас и защитите его от дальнейших повреждений.
